Виготовлення ортофотопланів: точна візуалізація місцевості для проєктування

Сучасне проєктування, будівництво та моніторинг територій неможливі без точних просторових даних. Ортофотоплан — це високоточне масштабоване зображення місцевості, отримане шляхом аерофотозйомки та подальшого ортотрансформування. На відміну від звичайних знімків, ортофотоплан має геоприв’язку до координатної системи, що дозволяє вимірювати відстані, площі та координати з інженерною точністю.

Виготовлення ортофотопланів є ключовим інструментом для архітекторів, проєктантів, інженерів та землевпорядників. Такий документ використовується при розробці генеральних планів, підготовці будівельних майданчиків, проведенні кадастрових робіт, контролі виконання будівництва та моніторингу змін на території.

Компанія УГК виконує ортофотозйомку та створює ортофотоплани з високою деталізацією для об’єктів будь-якої складності: від невеликих приватних ділянок до масштабних промислових і транспортних об’єктів. Ми застосовуємо сучасні безпілотні літальні апарати, GPS/GNSS-обладнання та професійне програмне забезпечення, щоб ви отримали точний, зручний у використанні та офіційно придатний до подання документ.

Ортофотоплан від аерофотозйомки до готового результату

Виготовлення ортофотоплану займаються лише професіонали, адже це комплексний інженерно-геодезичний процес, який поєднує сучасні технології дистанційного зондування, геодезичні вимірювання та спеціалізовану камеральну обробку даних. Кожен етап виконується з дотриманням стандартів точності, адже від цього залежить придатність матеріалів до проєктування та офіційного використання.

1. Збір знімків
   Польовий етап починається з аерофотозйомки території. Залежно від масштабу та складності проєкту застосовуються:

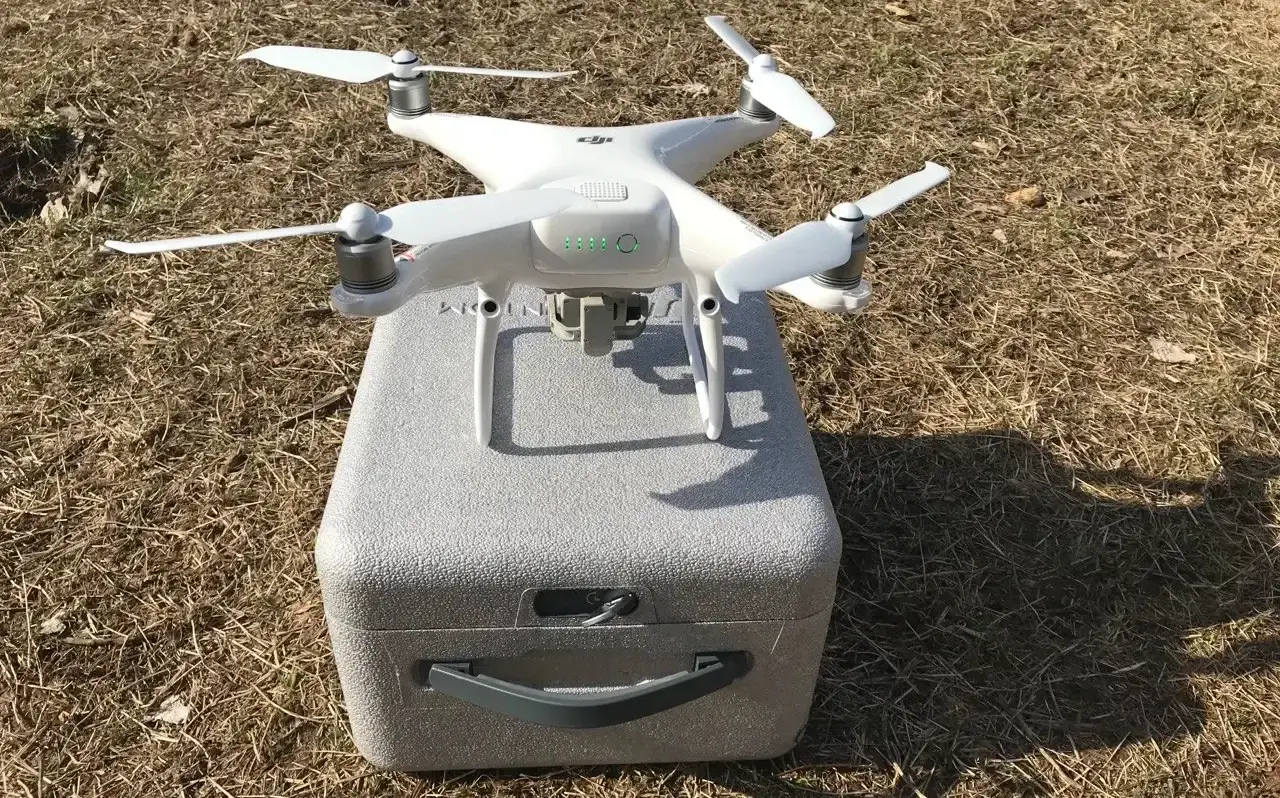

   • безпілотні літальні апарати (дрони) для локальних ділянок і детальних зйомок з роздільною здатністю до 1–3 см/піксель.
   • літаки та вертольоти для великих площ або регіональних проєктів.

   Зйомка виконується із поздовжнім і поперечним перекриттям кадрів (зазвичай 70–80%), що гарантує відсутність «сліпих зон» та можливість формування безшовного зображення. Перед польотом враховуються погодні умови, положення сонця, допустимий рівень вітру, щоб уникнути викривлень і тіней.

2. Ортотрансформування
   Первинні аерофотознімки містять перспективні спотворення, особливо на рельєфних або забудованих територіях. На цьому етапі за допомогою спеціалізованого ПЗ (Pix4D, Agisoft Metashape, Trimble Inpho тощо) виконується виправлення геометрії зображень і приведення їх до єдиного масштабу. Це забезпечує точне відображення об’єктів незалежно від їх висоти та рельєфу місцевості.

3. Геоприв’язка
   Для того, щоб ортофотоплан можна було використовувати у проєктуванні, ми його при’єднуємо до державної / міжнародної координатної системи (WGS84, УСК-2000, МСК тощо). Проводимо наземні геодезичні вимірювання за допомогою GNSS-приймачів і електронних тахеометрів, визначаємо опорні точки (GCP), які синхронізують фотодані з реальною геопросторовою сіткою.

4. Формування готового ортофотоплану
   Після обробки та зведення всіх знімків формується єдине ортофото з високою деталізацією. Готовий файл передається замовнику у зручному форматі:
   • GeoTIFF, JPEG, PNG для перегляду та публікацій;
   • GeoTIFF, DWG, DXF для роботи у CAD та GIS-системах;
   • PDF або друковані плани для погоджень та архівування.

У результаті маємо масштабоване зображення місцевості з точністю до сантиметрів, яке можна використовувати для вимірювань, інженерних розрахунків, проєктування та контролю.

Де застосовуються ортофотоплани?

Ортофотоплани давно стали інструментом не лише геодезистів, а й архітекторів, будівельників, землевпорядників та інженерів різних галузей. Нижче пропонуємо ознайомитися з основними напрямками:

1. Проєктування та будівництво використовують ці дані для підготовки генеральних планів, розміщення будівель, планування інфраструктури, контролю виконання робіт та порівняння фактичного стану з проєктом.
2. Землеустрій та кадастр визначають межі земельних ділянок, складають підготовку матеріалів для Державного земельного кадастру та інвентаризації територій.
3. Важливим є моніторинг територій для аналізу змін забудови, рельєфу, стану інженерних мереж та дорожньої інфраструктури.
4. Агро- та лісове господарство у такий спосіб контролюють стан посівів, виявляють проблемні зони, планування меліорації та інвентаризація лісових ресурсів.
5. Екологічний контроль для фіксації наслідків повеней, зсувів, пожеж, моніторингу природоохоронних зон та промислових територій.

Чому вам варто замовити ортофотоплан в УГК?

1. Ми маємо власне обладнання (дрони, GPS, програмне забезпечення)
   Компанія УГК виконує виготовлення ортофотопланів із застосуванням сучасних безпілотних літальних апаратів (дронів) з високою роздільною здатністю камер, GPS/GNSS-приймачів геодезичного класу та спеціалізованого програмного забезпечення для ортотрансформування та геоприв’язки (Pix4D, Agisoft Metashape, Trimble Inpho).

2. Наявність власного парку техніки гарантує оперативний виїзд без залучення сторонніх підрядників; контроль якості на всіх етапах (від зйомки до готового файлу); можливість працювати навіть у важкодоступних умовах.
3. Досвідчені інженери в команді
   Виконання аерофотозйомки та обробка даних вимагає не лише техніки, а й глибокої експертизи. Наші інженери-геодезисти та ліцензовані пілоти безпілотних апаратів мають понад 10 років досвіду у сфері геодезії, топографії та аерозйомки.Ми гарантуємо, що кожен ортофотоплан буде відповідати чинним нормативам і буде придатний для використання у проєктній документації, кадастрових матеріалах чи технічних звітах.
4. Працюємо по всій Україні
   Ми надаємо послугу у будь-якому регіоні України (від центральних областей до найвіддаленіших районів). Мобільні команди компанії УГК забезпечують проведення аерофотозйомки навіть у складних умовах будь це гірська місцевість, промислові об’єкти чи зони з обмеженим доступом.Географія виконаних проєктів охоплює як міські території, так і сільськогосподарські угіддя, лісові масиви, промислові зони.
5. Формати під друк та інтеграцію в CAD/GIS
   Ми готуємо ортофотоплани у будь-яких форматах, потрібних для подальшої роботи.Це дозволяє замовнику відразу використовувати отримані дані у проєктуванні, кадастрових роботах, звітності чи технічній документації.
